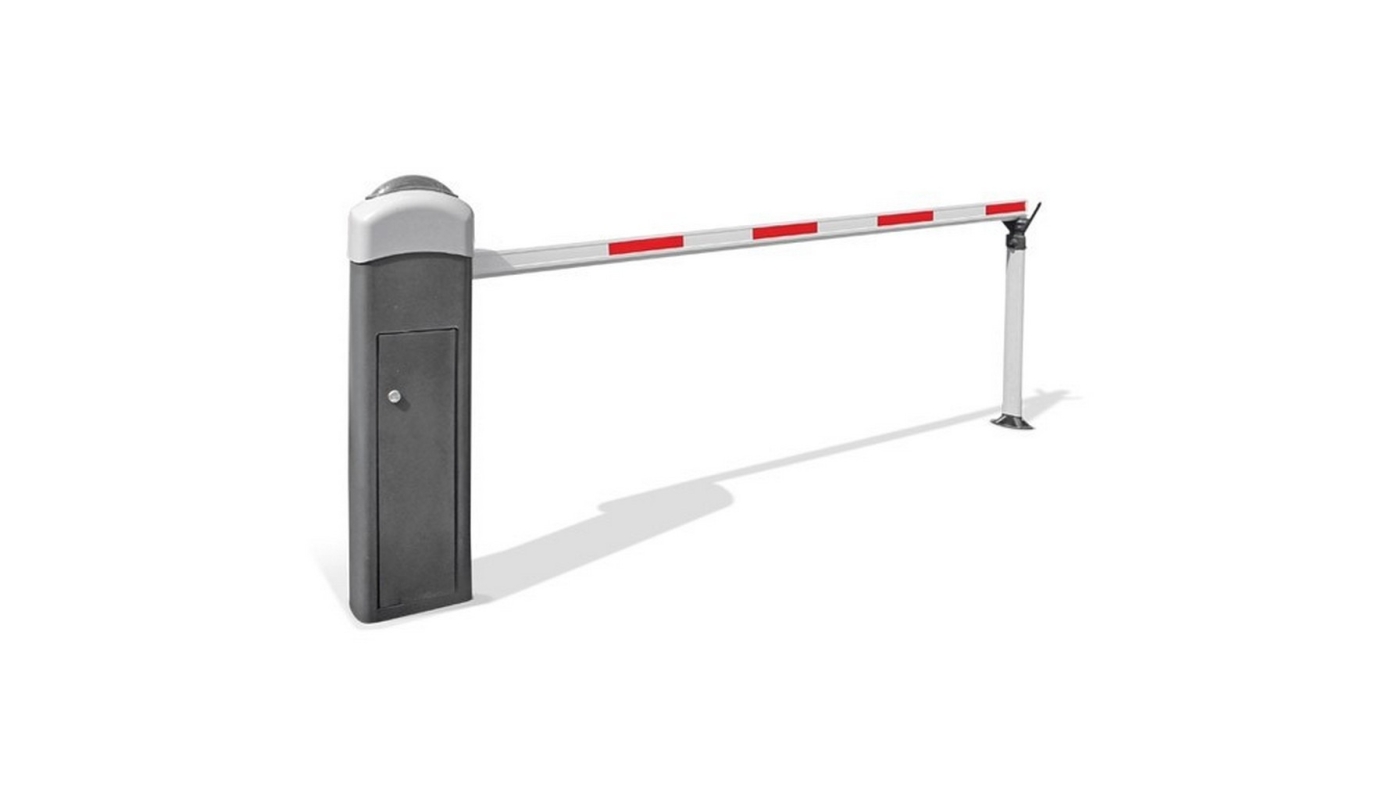

Αυτόματη μπάρα ελέγχου κυκλοφορίας με 6m κοντάρι MOTORLINE KBM6

Λεπτομέρειες

---

Αυτόματες μπάρες κυκλοφορίας νέας γενιάς motorline!

Η αυτόματη μπάρα ελέχγου κυκλοφορίας motorline ΚΒΜ6 διαθέτει πανίσχυρο και αξιόπιστο κινητήρα κατάλληλο για συχνή χρήση. Τα χαρακτηριστικά της θα την κάνουν να ανταπεξέλθει σε όλες τις απαιτητικές εφαρμογές για πολλά χρόνια. Διαθέτει ηλεκτρομειωτήρα μη αντιστρεπτής λειτουργίας ο οποίος κλειδώνει το κοντάρι όταν δεν λειτουργεί το μοτέρ.

Εξοπλισμένη με τον ηλεκτρονικό πίνακα ελέγχου MC15 ο οποίος παρέχει πλήθος δυνατοτήτων όπως διασύνδεση συσκευών ασφαλείας (φωτοκύτταρα, ελεγκτές βρόγχων), εξαρτημάτων οπτικής ένδειξης λειτουργίας, ρύθμισης δύναμης, αυτόματου κλεισίματος, προοδευτικά μειούμενης ταχύτητας και πολλές άλλες λειτουργίες.

Διαθέτει μοντέρνο design και κάλυμμα από γαλβανισμένο χάλυβα το οποίο είναι βαμμένο με τεχνολογία ηλεκτροστατικής πολυεστερικής πούδρας σε γκρι χρώμα. Τέλος διαθέτει ενσωματωμένο σύστημα οπτικής ένδειξης λειτουργίας LED τριών καταστάσεων και ηλεκτρονικό σύστημα ανίχνευσης εμποδίων που μπλοκάρει το κοντάρι όταν βρεθεί εμπόδιο στην τροχιά του.

Ποτέ πριν μία αυτόματη μπάρα ελέγχου κυκλοφορίας δεν είχε τόσα ποιοτικά χαρακτηριστικά σε αυτή την απίστευτη τιμή!

Η ηλεκτρομηχανική μπάρα ελέγχου κυκλοφορίας motorline KBM6 αποτελεί την ιδανική επιλογή όταν έχουμε μέτρια έως υψηλή συχνότητα χρήσης, δηλαδή περισσότερα από 200 ανοιγοκλεισίματα ανά ώρα. Η ταχύτητα ανοίγματος και κλεισίματος της μπάρας είναι 4 δευτερόλεπτα.

Σημειώστε ότι η μπάρα είναι σε μεγάλο βαθμό προρυθμισμένη και προκαλωδιωμένη από το εργοστάσιο ελαχιστοποιώντας αρκετά τον χρόνο εγκατάστασης.

Η μοναδική μπάρα με διπλά τερματικά

Η μπάρα motorline KBM6 είναι η μοναδική που διαθέτει διπλό σύστημα τερματικών διακοπτών ασφαλείας. Οι τερματικοί διακόπτες είναι απαραίτητα εξαρτήματα για την οριοθέτηση της ανοιχτής και κλειστής θέσης του κονταριού της μπάρας. Η μπάρα motorline KBM6 διαθέτει σε σειρά ενσωματωμένους ηλεκτρομηχανικούς αλλά και μαγνητικούς τερματικούς διακόπτες για διπλή ασφάλεια.

Tip! Οι αυτόματες μπάρες είναι κατάλληλες σε περιπτώσεις όπου θέλουμε να ελέγξουμε / ρυθμίσουμε την κυκλοφορία οχημάτων. Χρησιμοποιούνται σε αποθήκες, χώρους φορτοεκφόρτωσης, βιομηχανίες, εταιρίες, εργοστάσια, σταθμούς διοδίων, parkings, γκαράζ, χώρους στάθμευσης πολυκαταστημάτων, τραπεζών, κινηματογράφων κλπ.

Η σύνθεση MOTORLINE KBM6 με 6m κοντάρι περιλαμβάνει:

• Χαλύβδινο κουτί μπάρας από γαλβανισμένη λαμαρίνα βαμμένο ηλεκτροστατικά σε γκρι χρώμα.
• Μεταλλική βάση στήριξης με παρεμβύσματα.
• Κινητήρα νέας γενιάς motorline ηλεκτρομηχανικό 230 VAC / 90 Watt.
• Πίνακα ελέγχου MC15 με δέκτη τηλεχειρισμού.
• Κοντάρι αλουμινίου μήκους 6 μέτρων με ανακλαστικές ταινίες.
• Σταθερό πόδι στήριξης του κονταριού.
• Ελατήριο αντιστάθμισης βάρους του κονταριού.
• Oδηγίες εγκατάστασης.

Ο έλεγχος της μπάρας μπορεί να γίνει με διάφορους τρόπους μεταξύ άλλων με μπουτονιέρα, τηλεχειρισμό, πληκτρολόγιο ή ακόμα και σύστημα ελέγχου πρόσβασης access control. Η μπάρα επίσης μπορεί να δεχτεί ένα μεγάλο πλήθος από σχετικά αξεσουάρ όπως κινητό πόδι στήριξης του κονταριού, φανό ειδοποίησης λειτουργίας, φωτοκύτταρα ασφαλείας, κλειδοδιακόπτη, κεραία, ηλεκτρομαγνητικό βρόχο, μηχανισμό άρθρωσης και ποδιά κονταριού.

Μεγιστοποίηση της ασφάλειας

Η κεντρική μονάδα ελέγχου της μπάρας διαθέτει χαρακτηριστικά ασφαλείας όπως δυνατότητα διασύνδεσης φωτοκύτταρων ή βρόγχων. Παράλληλα διαθέτει ηλεκτρονική ανίχνευση εμποδίων σε περίπτωση που αστοχήσουν τα φωτοκύτταρα. Με αυτό τον τρόπο επιτυγχάνεται μεγιστοποίηση της ασφάλειας κατά την λειτουργία καθώς υπάρχουν διπλές διατάξεις προστασίας.

Tip! Η μπάρα είναι προ-ρυθμισμένη καθώς το ελατήριο της και οι ηλεκτρικές συνδέσεις με την κεντρική μονάδα βρίσκονται ήδη στη θέση τους. Εσείς το μόνο που πρέπει να κάνετε είναι να την στερεώσετε και να την συνδέσετε στο ηλεκτρικό ρεύμα.

Η μπάρα διαθέτει ενσωματωμένο ηλεκτρονικό πίνακα ελέγχου ο οποίος διαθέτει πολλαπλές δυνατότητες προγραμματισμού όπως φρενάρισμα κατά το άνοιγμα και κλείσιμο του κονταριού, αυτόματο κλείσιμο, δυνατότητα προσθήκης συσκευών ασφαλείας (φωτοκύτταρα) και άλλων αξεσουάρ καθώς και πλήθος λειτουργιών. Η motorline KBM6 παρουσιάζει εξαιρετικές επιδόσεις αναφορικά με τη μέγιστη συχνότητα χρήσης ως αποτέλεσμα της χρήσης πολύ καλών κινητήρων και μειωτήρων. Οι επαγγελματίες εγκαταστάτες του χώρου την προτιμούν καθώς η τοποθέτηση της γίνεται γρήγορα, εύκολα και συνοδεύεται από αναλυτικές οδηγίες εγκατάστασης και χειρισμού.

Οπτική ένδειξη λειτουργίας με LED

Η motorline ΚΒΜ6 διαθέτει ενσωματωμένο σύστημα οπτικής ένδειξης λειτουργίας LED τριών καταστάσεων. Στο επάνω μέρος έχει φανό που αναβοσβήνει σε διαφορερικό χρώμα ανάλογα με την κατάσταση της μπάρας. Συγκεκριμένα, κόκκινο κατά το κλείσιμο, πράσινο κατά το άνοιγμα και μπλε όταν το κοντάρι παραμένει στην ανοιχτή θέση.

Η μπάρα ελέχγου κυκλοφορίας motorline ΚΒΜ6 είναι ηλεκτρομηχανική με μη αντιστρέψιμο ηλεκτρομειωτήρα που σημαίνει ότι το κοντάρι ασφαλίζει στην κλειστή και ανοιχτή θέση χωρίς να απαιτείται επιπρόσθετη κλειδαριά. Έχει ενσωματωμένο ελατήριο που αντισταθμίζει το βάρος του κονταριού. Έχει συμπαγή (compact) και ανθεκτική κατασκευή ενώ το κουτί που στεγάζεται ο μηχανισμός είναι κατασκευασμένο από χάλυβα με επεξεργασία ηλεκτροφόρησης (cataphoresis treatment) και βαμμένο με πολυεστερική βαφή πούδρας (RAL). Όπως όλες οι μπάρες διαθέτει ειδικό κλειδί αποσύμπλεξης για χειροκίνητη λειτουργία σε περίπτωση διακοπής του ηλεκτρικού ρεύματος.

Σε ειδικές περιπτώσεις η μπάρα διατίθενται και με κουτί μηχανισμού από ανοξείδωτο χάλυβα (inox) για χρήση σε ακραία διαβρωτικά περιβάλλοντα.

Τεχνικά χαρακτηριστικά Motorline ΚΒΜ6 (με κοντάρι 6m)

Τάση λειτουργίας μοτέρ 230 VAC
Τύπος κινητήρα Ηλεκτρομηχανικός μηχανισμός με ελατήριο αντιστάθμισης βάρους
Μοντέλο ΚΒΜ6
Mήκος κονταριού 6 m
Χρόνος Ανοίγματος 3 – 6 sec
Μέγιστη συχνότητα χρήσης στους 20°C S3 – 50%
Ενδεικτικός αριθμός κύκλων λειτουργίας (ανοιγοκλεισιμάτων) ανά ώρα στους 20°C ≥ 200
Υλικό κατασκευής κονταριού Αλουμίνιο βαμμένο λευκό με ανακλαστικά
Τροφοδοσία ρεύματος 230 Vac (+6% -10%) 50 (60) Hz
Απορροφώμενη ισχύς 90 W
Απορροφώμενη ένταση 1.1 A
Θερμική προστασία της περιέλιξης του κινητήρα 120° C
Πυκνωτής 12.5 μF
Μέγιστη ροπή 60 Nm
Θερμοκρασίες λειτουργίας -20°C έως +55°C
Χρώμα Πολυεστερικό RAL
Βαθμός προστασίας από σκόνη και υγρασία IP-44
Βάρος 40 kg  (χωρίς το κοντάρι)
Διαστάσεις 321x296x1170 mm (ΜxΠxΥ)

Τρόποι στήριξης

Όπως και κάθε άλλη μπάρα ελέγχου κυκλοφορίας, η μπάρα motorline KBM6 απαιτεί πολύ σταθερή στήριξη στο έδαφος. O συνιστώμενος τρόπος στήριξης είναι με θεμελίωση της ειδικής βάσης σε λάκκο (σκάμμα). Ο λάκκος πρέπει να γεμιστεί με σκυρόδεμα καλής ποιότητας ενώ πρέπει να έχουν περαστεί και σωληνώσεις για την διέλευση των απαιτούμενων καλωδιώσεων.

Εναλλακτικά, όταν είναι αδύνατον να γίνει η στήριξη όπως παραπάνω, είναι δυνατή η στήριξη σε υπάρχον δάπεδο από οπλισμένο σκυρόδεμα ικανού πάχους (πάνω από 20 cm).

Αποσύμπλεξη για χειροκίνηση

Σε περίπτωση διακοπής ρεύματος μπορούμε να αποσυμπλέξουμε τον μηχανισμό ώστε να ανεβάζουμε / κατεβάζουμε το κοντάρι με το χέρι. Για να γίνει αυτό, ανοίγουμε την θυρίδα του μηχανισμού και περιστρέφουμε το ειδικό έμβολο.

ΠΡΟΣΟΧΗ! Για να αποφύγουμε πιθανό ατύχημα ή βλάβη του μηχανισμού, όταν εκτελούμε αποσύμπλεξη ή επανασύμπλεξη φροντίζουμε να έχουμε κατεβάσει στον πίνακα ρεύματος, την ασφάλεια που αντιστοιχεί στον μηχανισμό.

Ρύθμιση ελατηρίου αντιστάθμισης

Η μπάρα διαθέτει ένα ελικοειδές ελατήριο για την αντιστάθμιση του βάρους του κονταριού. Ανάλογα με το μήκος του χρησιμοποιούμενου κονταριού και το εάν έχουν τοποθετηθεί σε αυτό πρόσθετα εξαρτήματα (πχ κιτ αρθρωτού κονταριού, ποδιά, κινητό πόδι στήριξης κλπ) έχει επιλεγεί το κατάλληλο ελατήριο. Επιπλέον, είναι ρυθμισμένο για την καλύτερη ισορροπία του κονταριού.

Η διαδικασία ρύθμισης είναι η εξής:

1. Αποσυμπλέκουμε το μηχανισμό.
2. Φέρνουμε το κοντάρι στις 45°.
3. Περιστρέφουμε το επάνω παξιμάδι μέχρι το κοντάρι να ισορροπεί στις 45°.
4. Επανασυμπλέκουμε το μηχανισμό.

Δήλωση συμμόρφωσης CE

Δήλωση συμμόρφωσης CEΟ κατασκευαστής δηλώνει ότι το συγκεκριμένο προϊόν (SPIN) είναι κατασκευασμένο για να ενσωματωθεί σε μια μηχανή ή να συναρμολογηθεί με άλλες μηχανές για τη δημιουργία μιας μηχανής σύμφωνα με τις διατάξεις της Κοινοτικής Οδηγίας 89/392/EEC και τις μετέπειτα τροποποιήσεις 91/368/EEC, 93/44/EEC και 93/68/EEC. Συμμορφώνεται προς τις βασικές απαιτήσεις ασφάλειας των ακόλουθων Κοινοτικών Οδηγιών: 73/23/EEC και την μετέπειτα τροποποίηση 93/68/EEC. 89/336/EEC και τις μετέπειτα τροποποιήσεις 92/31/EEC και 93/68/EEC.

Επιπλέον, ο κατασκευαστής δηλώνει ότι το προϊόν δεν πρέπει να τεθεί σε λειτουργία μέχρι το μηχάνημα στο οποίο θα ενσωματωθεί ή του οποίου θα αποτελέσει μέρος έχει εντοπιστεί και έχει δηλωθεί η συμμόρφωσή του με τους όρους της Κοινοτικής Οδηγίας 89/392/EC και τυχόν τροποποιήσεών της από την ισχύουσα εθνική νομοθεσία.

Η Νο1 επιλογή των τεχνικών

Η αυτόματη μπάρα motorline ΚΒΜ6 αποτελεί την ιδανική επιλογή τόσο για τους πελάτες όσο και τους εγκαταστάτες. Πρόκειται για ένα ολοκληρωμένο σύστημα αυτοματισμού το οποίο είναι κατάλληλο για συχνή χρήση.

Ο συνδυασμός της εξαιρετικής ποιότητας κατασκευής και απλότητας στην εγκατάσταση την έχουν αναδείξει σε Νο1 επιλογή από τους τεχνικούς. Ο πανίσχυρος κινητήρας νέας γενιάς θα σας ανταμείψει με πάρα πολλά χρόνια συνεχούς λειτουργίας χωρίς προβλήματα και δαπανηρές ανάγκες συντήρησης.

Ο ηλεκτρονικός πίνακας ελέγχου διαθέτει πολλαπλές λειτουργίες αλλά παράλληλα πολύ απλή λογική προγραμματισμού. Για έναν έμπειρο εγκαταστάτη ο χρόνος εγκατάστασης δεν ξεπερνά τις 2 ώρες καθώς όλα τα εξαρτήματα βρίσκονται στην θέση τους και οι ρυθμίσεις γίνονται εξαιρετικά γρήγορα.

Εγχειρίδια – Φυλλάδια

Οδηγίες χρήσεως μπάρας ελέγχου κυκλοφορίας motorline KBM6
Οδηγίες χρήσεως ηλεκτρονικού πίνακα ελέγχου MC15
